Name: Вспомогательный контактор Siemens 3RH2911-1DA02
Brand: Siemens
SKU: 3RH2911-1DA02
Price: 999 RUB
Availability: InStock

Вспомогательный контактор Siemens 3RH2911-1DA02

Код товара
1672-01
Артикул
3RH2911-1DA02
Производитель
Siemens

По запросу

3RH2911-1DA02 Datasheet ENG

3RH2911-1DA02 Документация РУС

По запросу

Вид продуктов
Блоки вспомогательных контактов
Все характеристики

Описание
Характеристики

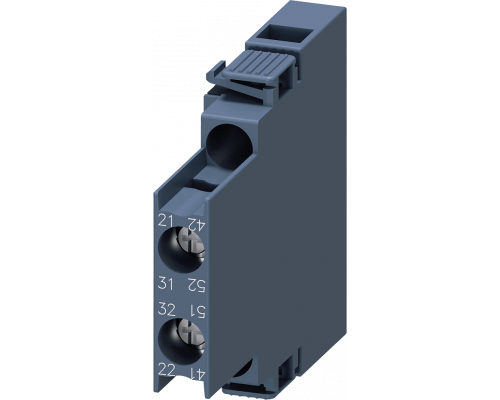

боковой модуль блок-контактов, 2НЗ для контакторов коммутации электродвигателей, типоразмер s00, винтовые клеммы, DIN en 50005

Siemens 3RH2911-1DA02 технические характеристики:

Общие технические данные
Фирменное название продукта	SIRIUS
Пригодность к использованию	вспомогательный и силовой контактор
Степень защиты IP с лицевой стороны	IP20
Температура окружающей среды
во время хранения	-55 ... +80 °C
во время эксплуатации	-25 ... +60 °C
Механический срок службы (коммутационные циклы) типовое	10 000 000
электрический срок службы (коммутационные циклы) при AC-15 при 230 В типовое	200 000
Надёжность контакта	одно неправильн...(17 В, 1 мА)
Надёжность контакта вспомогательных контактов	одно неправильное включение на 100 млн. (17 В, 1 мА)
Напряжение изоляции при степени загрязнения 3 расчетное значение	690 V
Прочность по отношению к импульсному напряжению расчетное значение	6 kV
Вспомогательный контур
Количество размыкающих контактов для вспомогательных контактов
включающийся без выдержки времени	2
включающийся с отставанием	0
Количество замыкающих контактов для вспомогательных контактов
включающийся без выдержки времени	0
включающийся с опережением	0
Рабочий ток вспомогательных контактов при AC-12
при 24 В	10 A
при 230 В	10 A
максимальное	10 A
Рабочий ток
вспомогательных контактов
— при AC-14
— при 125 В	6 A
— при 250 В	6 A
— при AC-15
— при 24 В	6 A
— при 230 В	6 A
— при 400 В	3 A
при AC-15 при 690 В расчетное значение	1 A
Рабочий ток
вспомогательных контактов при DC-12
— при 24 В	10 A
— при 110 В	3 A
— при 220 В	1 A
при 2 токопроводах в ряд при DC-12
— при 24 В расчетное значение	10 A
— при 60 В расчетное значение	10 A
— при 110 В расчетное значение	4 A
— при 220 В расчетное значение	2 A
— при 440 В расчетное значение	1,3 A
— при 600 В расчетное значение	0,65 A
при 3 токопроводах в ряд при DC-12
— при 24 В расчетное значение	10 A
— при 60 В расчетное значение	10 A
— при 110 В расчетное значение	10 A
— при 220 В расчетное значение	3,6 A
— при 440 В расчетное значение	2,5 A
— при 600 В расчетное значение	1,8 A
Рабочий ток
вспомогательных контактов при DC-13
— при 24 В	6 A
— при 60 В	2 A
— при 110 В	1 A
— при 220 В	0,3 A
при 2 токопроводах в ряд при DC-13
— при 24 В расчетное значение	10 A
— при 60 В расчетное значение	3,5 A
— при 110 В расчетное значение	1,3 A
— при 220 В расчетное значение	0,9 A
— при 440 В расчетное значение	0,2 A
— при 600 В расчетное значение	0,1 A
при 3 токопроводах в ряд при DC-13
— при 24 В расчетное значение	10 A
— при 60 В расчетное значение	4,7 A
— при 110 В расчетное значение	3 A
— при 220 В расчетное значение	1,2 A
— при 440 В расчетное значение	0,5 A
— при 600 В расчетное значение	0,26 A

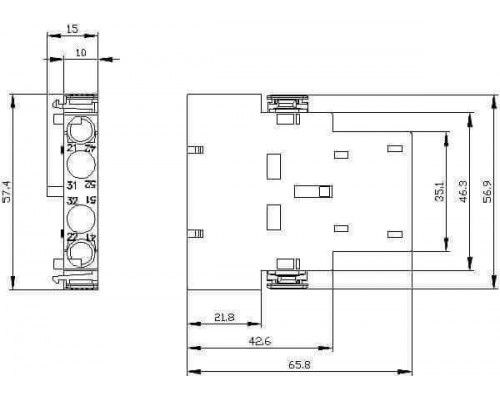

Монтаж/ крепление/ размеры
Вид крепления	крепление с защелкой
Ширина	10 mm
Высота	57,4 mm
Глубина	66 mm
Подсоединения/клеммы
Исполнение электрического подключения для вспомогательных цепей и цепей управления	винтовой зажим
Вид подключаемых поперечных сечений проводов
для вспомогательных контактов
— тонкопроволочный
— с обработкой концов жил	2x (0,5 ... 1,5 мм), 2x (0,75 ... 2,5 мм)
при проводах AWG для вспомогательных контактов	2x (20 ... 16), 2x (18 ... 14)
Безопасность
Функция продукта зеркальный контакт согласно IEC 60947-4-1	да
примечание	с 3RT2
Функция продукта принудительное размыкание согласно IEC 60947-5-1	нет
