Name: Вспомогательный контактор Siemens 3RH2911-2DA11
Brand: Siemens
SKU: 3RH2911-2DA11
Price: 1843 RUB
Availability: InStock

Вспомогательный контактор Siemens 3RH2911-2DA11

Код товара
1700-01
Артикул
3RH2911-2DA11
Производитель
Siemens

По запросу

1 843 р.

3RH2911-2DA11 Datasheet ENG

3RH2911-2DA11 Документация РУС

Вид продуктов
Блоки вспомогательных контактов
Все характеристики

Описание
Характеристики

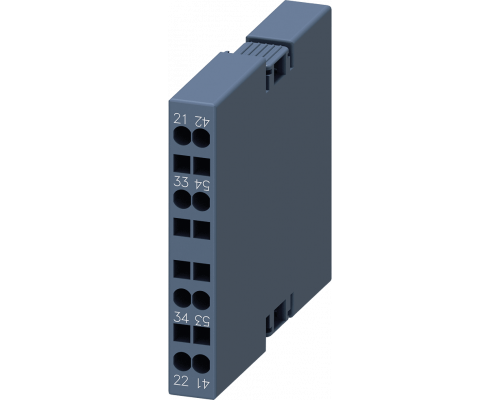

боковой модуль блок-контактов, 1но+1НЗ, для контакторов коммутации электродвигателей, типоразмер s00, пружинные клеммы, DIN en 50012 и DIN en 50005

Siemens 3RH2911-2DA11 технические характеристики:

Общие технические данные
Фирменное название продукта	SIRIUS
Пригодность к использованию	вспомогательный и силовой контактор
Степень защиты IP с лицевой стороны	IP20
Температура окружающей среды
во время хранения	-55 ... +80 °C
во время эксплуатации	-25 ... +60 °C
Механический срок службы (коммутационные циклы) типовое	10 000 000
электрический срок службы (коммутационные циклы) при AC-15 при 230 В типовое	200 000
Надёжность контакта	одно неправильн...(17 В, 1 мА)
Надёжность контакта вспомогательных контактов	одно неправильное включение на 100 млн. (17 В, 1 мА)
Напряжение изоляции при степени загрязнения 3 расчетное значение	690 V
Прочность по отношению к импульсному напряжению расчетное значение	6 kV
Вспомогательный контур
Количество размыкающих контактов для вспомогательных контактов
включающийся без выдержки времени	1
включающийся с отставанием	0
Количество замыкающих контактов для вспомогательных контактов
включающийся без выдержки времени	1
включающийся с опережением	0
Рабочий ток вспомогательных контактов при AC-12
при 24 В	10 A
при 230 В	10 A
максимальное	10 A
Рабочий ток
вспомогательных контактов
— при AC-14
— при 125 В	6 A
— при 250 В	6 A
— при AC-15
— при 24 В	6 A
— при 230 В	6 A
— при 400 В	3 A
при AC-15 при 690 В расчетное значение	1 A
Рабочий ток
вспомогательных контактов при DC-12
— при 24 В	10 A
— при 110 В	3 A
— при 220 В	1 A
при 2 токопроводах в ряд при DC-12
— при 24 В расчетное значение	10 A
— при 60 В расчетное значение	10 A
— при 110 В расчетное значение	4 A
— при 220 В расчетное значение	2 A
— при 440 В расчетное значение	1,3 A
— при 600 В расчетное значение	0,65 A
при 3 токопроводах в ряд при DC-12
— при 24 В расчетное значение	10 A
— при 60 В расчетное значение	10 A
— при 110 В расчетное значение	10 A
— при 220 В расчетное значение	3,6 A
— при 440 В расчетное значение	2,5 A
— при 600 В расчетное значение	1,8 A
Рабочий ток
вспомогательных контактов при DC-13
— при 24 В	6 A
— при 60 В	2 A
— при 110 В	1 A
— при 220 В	0,3 A
при 2 токопроводах в ряд при DC-13
— при 24 В расчетное значение	10 A
— при 60 В расчетное значение	3,5 A
— при 110 В расчетное значение	1,3 A
— при 220 В расчетное значение	0,9 A
— при 440 В расчетное значение	0,2 A
— при 600 В расчетное значение	0,1 A
при 3 токопроводах в ряд при DC-13
— при 24 В расчетное значение	10 A
— при 60 В расчетное значение	4,7 A
— при 110 В расчетное значение	3 A
— при 220 В расчетное значение	1,2 A
— при 440 В расчетное значение	0,5 A
— при 600 В расчетное значение	0,26 A

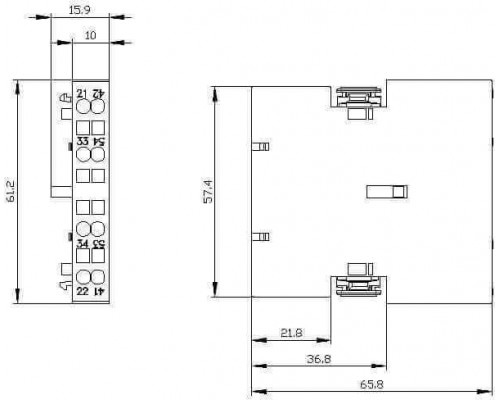

Монтаж/ крепление/ размеры
Вид крепления	крепление с защелкой
Ширина	10 mm
Высота	64,8 mm
Глубина	66 mm
Подсоединения/клеммы
Исполнение электрического подключения для вспомогательных цепей и цепей управлния	пружинный зажим
Вид подключаемых поперечных сечений проводов
для вспомогательных контактов
— тонкопроволочный
— с обработкой концов жил	2x (0,5 ... 1,5 мм)
— без заделки концов кабеля	2x (0,5 ... 2,5 мм)
при проводах AWG для вспомогательных контактов	2x (20 ... 14)
Безопасность
Функция продукта зеркальный контакт согласно IEC 60947-4-1	да
примечание	с 3RT2
Функция продукта принудительное размыкание согласно IEC 60947-5-1	нет
