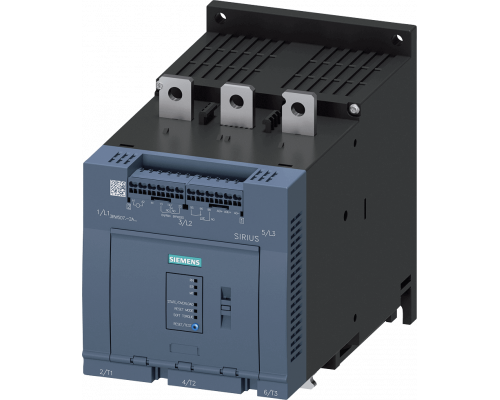

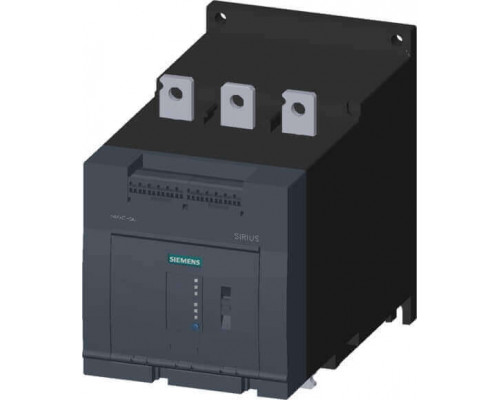

Name: Siemens 3RW5075-2AB14 Устройство плавного пуска
Brand: Siemens
SKU: 3RW5075-2AB14
Price: 234044 RUB
Availability: InStock

Siemens 3RW5075-2AB14 Устройство плавного пуска

Код товара
32387-01
Производитель
Siemens
Артикул
3RW5075-2AB14

По запросу

234 044 р.

3RW5075-2AB14 Datasheet ENG

3RW5075-2AB14 Документация РУС

Вид продуктов
3RW50 soft starters
Все характеристики

Описание
Характеристики

Устройство плавного пуска SIRIUS 200–480 В 370 A, 110–250 В AC, пружинные клеммы Аналоговый выход

Siemens 3RW5075-2AB14 технические характеристики:

торговая марка изделия	SIRIUS
категория изделия	Гибридные выключатели
наименование изделия	Устройство плавного пуска
наименование типа изделия	3RW50
заводской номер изделия
модуля HMI Standard используемый	3RW5980-0HS01
модуля HMI High Feature используемый	3RW5980-0HF00
модуля связи PROFINET Standard используемый	3RW5980-0CS00
модуля связи PROFIBUS используемый	3RW5980-0CP00
модуля связи Modbus TCP используемый	3RW5980-0CT00
модуля связи Modbus RTU используемый	3RW5980-0CR00
модуля связи EtherNet/IP	3RW5980-0CE00
автоматического выключателя используемый при 400 В	3VA2580-6HN32-0AA0; Тип координации 1, Iq = 65 кА
автоматического выключателя используемый при 500 В	3VA2580-6HN32-0AA0; Тип координации 1, Iq = 65 кА
предохранителя gG используемый до 690 В	2x3NA3365-6; Тип координации 1, Iq = 65 кА
предохранителя gR для защиты полупроводников используемый до 690 В	3NE1 334-2; Тип координации 2, Iq = 65 кА
предохранителя aR для защиты полупроводников используемый до 690 В	3NE3 336; Тип координации 2, Iq = 65 кА
сетевого контактора используемый до 480 В	3RT1075
сетевого контактора используемый до 690 В	3RT1075
Общие технические данные
пусковое напряжение [%]	30 ... 100 %
напряжение останова [%]	50 ... 50 %
длительность пусковой ступенчатой функции устройства плавного пуска	0 ... 20 s
время выбега устройства плавного пуска	0 ... 20 s
значение ограничения тока [%] регулируемый	130 ... 700 %
класс точности согласно МЭК 61557-12	5 %
сертификат соответствия
маркировка CE	да
допуск UL	да
допуск CSA	да
компонент изделия поддерживается
стандарт HMI	да
HMI High Feature	да
комплектация изделия встроенная контактная система шунтирования	да
число управляемых фаз	2
класс срабатывания	КЛАСС 10A / 10E (предварительно установленный) / 20E; согласно IEC 60947-4-2
время автономной работы при отказе сети
для главной цепи	100 ms
для цепи оперативного тока	100 ms
напряжение развязки расчетное значение	600 V
степень загрязнения	3, согласно IEC 60947-4-2
импульсное напряжение расчетное значение	6 kV
запирающее напряжение тиристора макс.	1 600 V
сервис-фактор	1
справочный идентификатор согласно МЭК 81346-2:2009	Q
функция изделия
плавный пуск	да
плавный выбег	да
Soft Torque	да
регулируемый ограничитель тока	да
выбег насоса	да
функция собственной защиты устройства	да
защита двигателя от перегрузки	да ; Электронная защита двигателя от перегрузки
анализ термисторной защиты двигателя	нет
автоматический сброс	да
ручной сброс	да
дистанционный сброс	да ; отключением управляющего напряжения питания
функция связи	да
индикация рабочих показателей	да ; только в сочетании со специальными принадлежностями
журнал ошибок	да ; только в сочетании со специальными принадлежностями
с возможностью программной параметризации	нет
с возможностью программного конфигурирования	да
PROFIenergy	да ; в сочетании с модулем связи PROFINET Standard
ступенчатая функция напряжения	да
регулирование крутящего момента	нет
аналоговый выход	да ; 4... 20 мА (по умолчанию)/0... 10 В (с возможностью параметрирования с помощью High Feature-HMI)
Силовая электроника
рабочий ток
при 40 °C расчетное значение	370 A
при 50 °C расчетное значение	328 A
при 60 °C расчетное значение	300 A
рабочее напряжение
расчетное значение	200 ... 480 V
относительный отрицательный допуск рабочего напряжения	-15 %
относительный положительный допуск рабочего напряжения	10 %
рабочая мощность для трехфазного двигателя
при 230 В при 40 °C расчетное значение	110 kW
при 400 В при 40 °C расчетное значение	200 kW
рабочая частота 1 расчетное значение	50 Hz
рабочая частота 2 расчетное значение	60 Hz
относительный отрицательный допуск рабочей частоты	-10 %
относительный положительный допуск рабочей частоты	10 %
регулируемый ток двигателя
при положении поворотного кодового переключателя 1	160 A
при положении поворотного кодового переключателя 2	174 A
при положении поворотного кодового переключателя 3	188 A
при положении поворотного кодового переключателя 4	202 A
при положении поворотного кодового переключателя 5	216 A
при положении поворотного кодового переключателя 6	230 A
при положении поворотного кодового переключателя 7	244 A
при положении поворотного кодового переключателя 8	258 A
при положении поворотного кодового переключателя 9	272 A
при положении поворотного кодового переключателя 10	286 A
при положении поворотного кодового переключателя 11	300 A
при положении поворотного кодового переключателя 12	314 A
при положении поворотного кодового переключателя 13	328 A
при положении поворотного кодового переключателя 14	342 A
при положении поворотного кодового переключателя 15	356 A
при положении поворотного кодового переключателя 16	370 A
мин.	160 A
мин. нагрузка [%]	15 %; относительно минимально возможного Ie
мощность потерь [Вт] при расчетном значении тока при переменном токе
при 40 °C после пуска	36 W
при 50 °C после пуска	29 W
при 60 °C после пуска	24 W
мощность потерь [Вт] при переменном токе при ограничении тока 350 %
при 40 °C при пуске	3 726 W
при 50 °C при пуске	3 124 W
при 60 °C при пуске	2 748 W
исполнение защиты двигателя	электронный, срабатывание при тепловой перегрузке двигателя
Цепь тока управления/ управление
тип напряжения оперативного напряжения питания	Переменный ток

оперативное напряжение питания при переменном токе при 50 Гц	110 ... 250 V
оперативное напряжение питания при переменном токе при 60 Гц	110 ... 250 V
относительный отрицательный допуск оперативного напряжения питания при переменном токе при 50 Гц	-15 %
относительный положительный допуск оперативного напряжения питания при переменном токе при 50 Гц	10 %
относительный отрицательный допуск оперативного напряжения питания при переменном токе при 60 Гц	-15 %
относительный положительный допуск оперативного напряжения питания при переменном токе при 60 Гц	10 %
частота оперативного напряжения питания	50 ... 60 Hz
относительный отрицательный допуск частоты оперативного напряжения питания	-10 %
относительный положительный допуск частоты оперативного напряжения питания	10 %
оперативный ток питания в режиме ожидания расчетное значение	30 mA
ток удержания в байпасном режиме расчетное значение	105 mA
начальный пусковой ток при замыкании байпасных контактов макс.	2,2 A
пик тока включения при подаче оперативного напряжения питания макс.	12,2 A
длительность пика тока включения при подаче оперативного напряжения питания	2,2 ms
исполнение защиты от перенапряжений	варистор
исполнение защиты от коротких замыканий для цепи оперативного тока	Предохранитель 4 А gG (Icu=1 кА), предохранитель 6 А быстродействующий (Icu=1 кА), линейный защитный автомат C1 (Icu = 600 А), линейный защитный автомат C6 (Icu = 300 А); Не входит в комплект поставки
Входы/ Выходы
число цифровых входов	1
число входов для подключения термистора	0
число цифровых выходов	3
не параметризуемый	2
исполнение цифровых выходов	2 замыкающих контакта (NO)/1 переключающий контакт (CO)
число аналоговых выходов	1

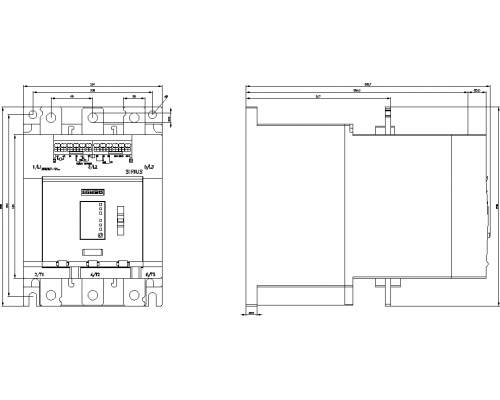

Монтаж/ крепление/ размеры
монтажное положение	при вертикальной монтажной поверхности +/-90° поворотный, при вертикальной монтажной поверхности +/- 22.5° откидываемый вперед и назад
вид креплений	винтовое крепление
высота	230 mm
ширина	160 mm
глубина	282 mm
необходимое расстояние при последовательном монтаже
вперед	10 mm
назад	0 mm
вверх	100 mm
вниз	75 mm
вбок	5 mm
масса без упаковки	7,3 kg
Подсоединения/ клеммы
исполнение разъема питания
для главной цепи	шинный зажим
для цепи оперативного тока	Подключение с пружинной оттяжкой
ширина соединительной шины макс.	45 mm
вид подключаемых сечений проводов
для главных контактов для рамной клеммы при использовании переднего клеммного соединения однопроводной	95–300 мм
для главных контактов для рамной клеммы при использовании переднего клеммного соединения тонкожильный с заделкой концов кабеля	70 ... 240 мм
для главных контактов для рамной клеммы при использовании переднего клеммного соединения тонкожильный без заделки концов кабеля	70 ... 240 мм
для главных контактов для рамной клеммы при использовании переднего клеммного соединения многопроводной	95 ... 300 мм
для проводов американского калибра (AWG) для главных контактов для рамной клеммы при использовании переднего клеммного соединения	3/0 ... 600 kcmil
для главных контактов для рамной клеммы при использовании заднего клеммного соединения однопроводной	120–240 мм
для проводов американского калибра (AWG) для главных контактов для рамной клеммы при использовании заднего клеммного соединения	250 ... 500 kcmil
для главных контактов для рамной клеммы при использовании обоих клеммных соединений однопроводной	мин. 2x 70 мм, макс. 2x 240 мм
для главных контактов для рамной клеммы при использовании обоих клеммных соединений тонкожильный с заделкой концов кабеля	мин. 2x 50 мм, макс. 2x 185 мм
для главных контактов для рамной клеммы при использовании обоих клеммных соединений тонкожильный без заделки концов кабеля	мин. 2x 50 мм, макс. 2x 185 мм
для главных контактов для рамной клеммы при использовании обоих клеммных соединений многопроводной	мин. 2x 70 мм, макс. 2x 240 мм
для главных контактов для рамной клеммы при использовании заднего клеммного соединения тонкожильный с заделкой кнцов кабеля	120 ... 185 мм
для главных контактов для рамной клеммы при использовании заднего клеммного соединения тонкожильный без заделки концов кабеля	120 ... 185 мм
для главных контактов для рамной клеммы при использовании заднего клеммного соединения многопроводной	120 ... 240 мм
вид подключаемых сечений проводов
для проводов американского калибра (AWG) для главной цепи однопроводной	2/0 ... 500 тыс. круг. милов
для кабельного наконечника согласно DIN для главных контактов многопроводной	50 ... 240 мм
для кабельного наконечника согласно DIN для главных контактов тонкожильный	70 ... 240 мм
вид подключаемых сечений проводов
для цепи оперативного тока однопроводной	2x (0,25 ... 1,5 mm)
для цепи оперативного тока тонкожильный с заделкой концов кабеля	2x (0,25 ... 1,5 mm)
для проводов американского калибра (AWG) для цепи оперативного тока однопроводной	2x (24 ... 16)
для проводов американского калибра (AWG) для цепи оперативного тока тонкожильный с заделкой концов кабеля	2x (24 ... 16)
длина кабеля
между устройством плавного пуска и двигателем макс.	800 m
на цифровых входах при переменном токе макс.	1 000 m
начальный пусковой крутящий момент
для главных контактов при винтовом зажиме	14 ... 24 N·m
для вспомогательных и управляющих контактов при винтовом зажиме	0,8 ... 1,2 N·m
начальный пусковой крутящий момент (фунтов/дюйм)
для главных контактов при винтовом зажиме	124 ... 210 lbf·in
для вспомогательных и управляющих контактов при винтовом зажиме	7 ... 10,3 lbf·in
Условия окружающей среды
высота над уровнем моря при высоте над уровнем моря макс.	5 000 m; Снижение номинальных значений параметров начиная с 1000м, см. руководство

окружающая температура при эксплуатации	-25 ... +60 °C; Начиная с 40 °C учитывать ухудшение характеристик
окружающая температура при хранении и транспортировке	-40 ... +80 °C
экологическая категория
при эксплуатации согласно МЭК 60721	3K6 (без обледенения, с эпизодическим выпадением конденсата), 3C3 (без соляного тумана), 3S2 (песок не должен попадать в устройства), 3M6
при хранении согласно МЭК 60721	1K6 (с эпизодическим выпадением конденсата), 1C2 (без соляного тумана), 1S2 (попадание песка в устройства недопустимо), 1M4
при транспортировке согласно МЭК 60721	2K2, 2C1, 2S1, 2M2 (макс. высота падения 0,3 м)
излучение электромагнитных помех	согласно IEC 60947-4-2: Класс A
Связь/ протокол
модуль связи поддерживается
стандарт PROFINET	да
EtherNet/IP	да
Modbus RTU	да
Modbus TCP	да
PROFIBUS	да
Номинальная нагрузка UL/CSA
заводской номер изделия
предохранителя
— пригоден для испытаний напряжением промышленной частоты до 575/600 В согласно UL	Тип: класс L, макс. 1200 А; Iq = 18 kA
— пригоден для испытаний повышенным напряжением промышленной частоты до 575/600 В согласно UL	Тип: класс L, макс. 1200 А; Iq = 100 кА
рабочая мощность [л. с.] для трехфазного двигателя
при 200/208 В при 50 °C расчетное значение	100 hp
при 220/230 В при 50 °C расчетное значение	125 hp
при 460/480 В при 50 °C расчетное значение	250 hp
Безопасность
степень защиты IP с лицевой стороны согласно МЭК 60529	IP00; IP20 с крышкой
защита от прикосновения с лицевой стороны согласно МЭК 60529	с защитой от вертикального прикосновения пальцем спереди при наличии крышки
ATEX
сертификат соответствия
ATEX	да
МЭК Ex	да
отказоустойчивость аппаратных средств (HFT) согласно МЭК 61508 относительно ATEX	0
средняя вероятность отказа на запрос (PFDavg) при низкой приоритетности запроса согласно МЭК 61508 относительно ATEX	0,09
вероятность опасного отказа в час (PFHD) при высокой приоритетности запроса согласно EN 62061 относительно ATEX	0,000009 1/h
уровень полноты безопасности (SIL) согласно МЭК 61508 относительно ATEX	SIL1
значение Т1 для интервала между контрольными испытаниями или сроком службы согласно МЭК 61508 относительно ATEX	3 y

Вид продуктов
3RW50 soft starters
Вес Нетто (Кг)
15,000 Кг
Группа продукта
4980
Единица Измерения Упаковки
MM
Единицы измерения
1 шт.
Жизненный Цикл Продукта (PLM)
PM300: Активный продукт
Заказной Номер (Артикл)
3RW5075-2AB14
Каталог ID
CC-IC10
Код группы
R711
Количество в упаковке
1
Описание Продукта

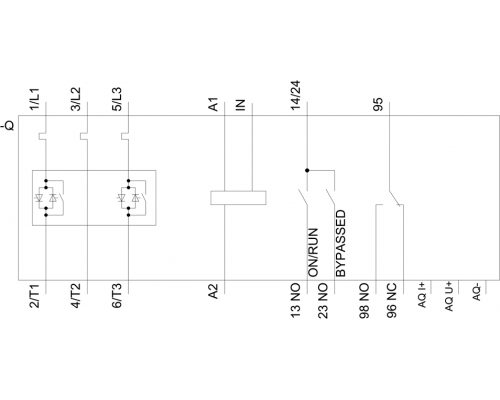

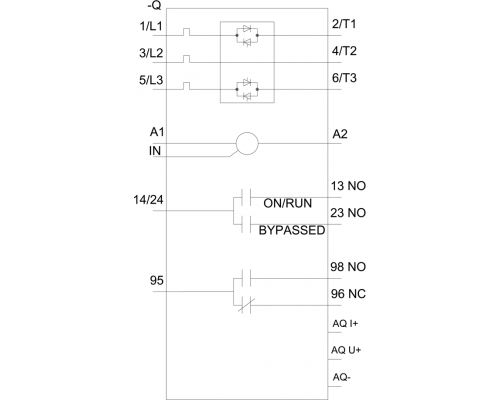

Устройство плавного пуска SIRIUS 200–480 В 370 A, 110–250 В AC, пружинные клеммы Аналоговый выход
Плановый срок отгрузки с завода (раб. дни)
5 День
Размеры Упаковки
282,00 x 329,00 x 234,00
Страна происхождения
Чехия
Товарный код
85371098
