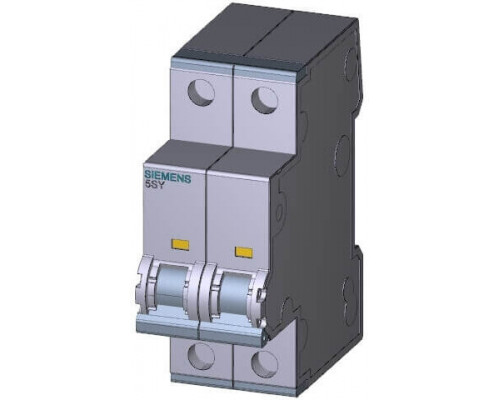

5SY6220-7 Автоматический выключатель

Модульный автоматический выключатель серии 5SY предназначен для защиты цепей переменного (250/440 В) и постоянного (60 В на полюс) тока от короткого замыкания и перегрузки. Благодаря очень быстрому размыканию контактов с быстрым гашением при этом электрической дуги значительно ограничивает аварийный ток в сети и обеспечивает хорошую селективность работы устройств. Особенностью 5SY является надежное и быстрое подключение внешних проводников благодаря смещению сборной шины назад. Верхние и нижние клеммы идентичны, что предполагает возможность подачи питания как сверху, так и снизу, на выбор. Аппарат может быстро устанавливаться и демонтироваться без применения инструмента, а также легко извлекаться из собранных комбинаций в случае необходимости изменения электрической схемы без отсоединения соединительных шин. Автомат имеет имеет возможность установки дополнительных контактов, независимого расцепителя, расцепителя минимального напряжения и моторного привода. Клеммы имеют защиту от прикосновения пальцем и рукой, вплоть до полного обхвата (встроенные крышки клеммников, при затянутых болтах клеммы полностью закрыты). Предусмотрена отдельная индикация коммутационного положения. Специальные контактные материалы гарантируют долгий срок службы и надежно предотвращают сваривание контактов. Лазерная маркировка надежно защищает автоматический выключатель от подделок. Автомат устанавливается на DIN-рейку.

Аппаратура SENTRON модульного исполнения на DIN-рейку, предохранители, аксессуары 5SY6220-7

Прошедшие суровое испытание времени и жесткой системы выходного контроля заводов Siemens, автоматические выключатели составляющие серию аппаратуры модульного исполнения используют в системах защиты на электрических инсталляциях. Эти аппараты безопасности 5SY6220-7 быстро и просто устанавливаются или заменяются без использования инструментов, а так же способствуют обеспечению очень надежной защиты от короткого замыкания и перегрузки. А короткие замыкания или перегрузки приводят к возгораниям и в дальнейшем к полной замене всей системы электропроводов и выхождению из строя аппаратуры, питающейся от сети. В Россию Siemens-м поставляются автоматические выключатели, которые имеют соответствие жестким европейским нормам и обеспечивают соответствие этим нормам в течении всего срока службы.

За счет очень быстрого размыкания контактов при аварии и быстрого гашения возникающей во время этого электрической дуги при помощи дугогасительной камеры автовыключатели заметно снижают ток, таким образом надежно отключают оборудование, которое находится под защитой.

В первую очередь автоматические выключатели используются для защиты проводов и кабелей от перегрузок и коротких замыканий. Таки образом 5SY6220-7 обеспечивают защиту электрического оборудования от перегревов в соответствии с DIN VDE 0100 часть 430. При некоторых условиях автоматические выключатели служат также защитой от поражений электрическим током при косвенном контакте в случаях нарушений изоляции в соответствии с DIN VDE 0100 часть 410. За счет заданным установкам величин расчетного тока линейные автоматы способны также в ограниченной степени быть использованы для защиты двигателей.

Выключатели оснащаются тепловыми расцепителемями перегрузок с обратнозависимой выдержкой по времени (биметаллический) для малых сверхтоков и электромагнитными расцепителем мгновенного действия для больших сверхтоков и токов КЗ. Специальные контактные материалы 5SY6220-7 обеспечивают долгий срок службы и не допускают сваривание контактов.
