- Код товара14845-01
- Артикул6AV6644-0CB01-2AX0
- ПроизводительSiemens
По запросу
355 347 р.
- Вид продуктовSIMATIC MP 377 INOX
- Все характеристики
Simatic, сенсорная мультипанель оператора mp 377 15 touch stainless с передней панелью из нержавеющей стали, дисплей закрыт мембраной, класс защиты фронта ip66k, ex 2/22 15 TFT-дисплей, настройка в среде WinCC flexible
Siemens 6AV6644-0CB01-2AX0 технические характеристики:
| Дисплей | |
| Модель дисплея | TFT |
| Диагональ экрана | 15 in |
| Число цветов | 65 536 |
| Тип цвета | Цвета |
| Разрешение (пикселей) | |
| Горизонтальное разрешение | 1 024 Pixel |
| Вертикальное разрешение | 768 Pixel |
| Фоновая подсветка | |
| СНО фоновой подсветки (при 25 ) | 50 000 h |
| Элементы управления | |
| Элементы управления | Сенсорный экран |
| Клавиатура | |
| Мембранная клавиатура | |
| — Свободно подписываемые мембранные клавиши | Нет |
| Ввод цифровых/буквенных символов | Да/да |
| — Шестнадцатеричная клавиатура | Да |
| Управление несколькими клавишами | Нет |
| — Число клавиш при управлении несколькими клавишами | 0 |
| Сенсорное управление | |
| Исполнение в виде сенсорного экрана | Да; аналоговый, резистивный |
| Способ присоединения | |
| Разъем для мыши/клавиатуры/устройства для считывания штриховых кодов | USB/USB/USB |
| Вид конструкции/монтаж | |
| максимально допустимый угол наклона без принудительной вентиляции | 35° |
| Входной ток | |
| Потребление тока (номинальное) | 1,7 A; нормальная |
| Импульс тока при включении It | 4 A·s |
| Мощность | |
| Нормальная потребляемая мощность | 41 W |
| Запоминающее устройство | |
| Вид запоминающего устройства | Флэш-память/ОЗУ |
| подходящее ЗУ для пользовательских данных | 12 288 kbyte |
| Время | |
| Часы | |
| Тип | Аппаратные часы, с буферизацией, синхронизацией |
| буферные | Да; по Goldkap в течение мин. 6 недель |
| синхронизируемые | Да |
| Интерфейсы | |
| Интерфейсы/тип шины | 1 x RS422, 1 x RS485, 2 x Ethernet (RJ45) (макс. 12 Мбит/с) |
| Число интерфейсов RS 485 | 1 |
| Макс. скорости передачи данных | 12 Mbit/s |
| USB-разъем | 2 x USB |
| Слот для карты PC-Card | Нет |
| Слот для карты CF-Card | 1 x слот для карты CF-Card |
| Слот для мультимедийной карты | 1x разъем для Multimedia Card, до макс. 128 МБ |
| Промышленный Ethernet | |
| Интерфейс Industrial-Ethernet | 2 x Ethernet (RJ45) |
| Протоколы | |
| PROFIBUS | Да |
| MPI | Да |
| Протоколы (Ethernet) | |
| TCP/IP | Да |
| Протоколы (оконечное соединение) | |
| Sm@rtServer | Да |
| ЭМС | |
| Излучение радиопомех согласно EN 55 011 | |
| Класс граничных значений A, для применения в промышленных районах | Да |
| Степень защиты и класс защиты | |
| Спереди | IP66K |
| IP (спереди) | IP66K |
| IP (сзади) | IP20 |
| Стандарты, допуски, сертификаты | |
| Сертификаты | CE, FM Класс I Раздел 2, UL, cULus, зона взрывоопасности 2, зона взрывоопасности 22, C-TICK |
| cULus | Да |
| EAC (ранее ГОСТ-Р) | Нет |
| ЭМС | Продукт прдназначен для эксплуатации в промышленных районах. В случае применения в жилых районах должно быть обеспечено соответствие излучения радиопомех классу граничных значений B согласно EN 55011. Подробную информацию об этом см. в документации пользователя |
| Допуск для судостроения | |
| Germanischer Lloyd (GL) | Нет |
| American Bureau of Shipping (ABS) | Нет |
| Bureau Veritas (BV) | Нет |
| Det Norske Veritas (DNV) | Нет |
| Lloyds Register of Shipping (LRS) | Нет |
| Polski Rejestr Statkow (PRS) | Нет |
| Применение во взрывоопасной зоне | |
| Класс FM I Участок 2 | Да |
| Взрывоопасная зона 2 | Да |
| Взрывоопасная зона 22 | Да |
| Окружающие условия | |
| Температура окружающей среды при хранении/транспортировке | |
| мин. | -20 °C |
| макс. | 60 °C |
| Относительная влажность воздуха | |
| Эксплуатация, макс. | 90 % |
| Операционные системы | |
| Операционная система | Windows CE |
| Проектирование | |
| Индикация сообщения | Да |
| Система оповещения (в том числе с буфером и квитированием) | Да |
| Отображение значений технологических параметров (вывод) | Да |
| Можно задать значения технологических параметров (ввод) | Да |
| Управление рецептами | Да |
| Программное обеспечение для проектирования | |
| STEP 7 Basic (TIA Portal) | Нет |
| STEP 7 Professional (TIA Portal) | Нет |
| WinCC flexible Compact | Нет |
| WinCC flexible Standard | Да |
| WinCC flexible Advanced | Да |
| WinCC Basic (TIA Portal) | Нет |
| WinCC Comfort (TIA Portal) | Да |
| WinCC Advanced (TIA Portal) | Да |
| WinCC Professional (TIA Portal) | Да |
| Инструмент для проектирования | WinCC flexible Standard не ниже версии 2007 (заказывается отдельно) |
| Языки | |
| Языки онлайн | |
| Число языков онлайн/языков исполнения | 16 |
| Языки проекта | |
| Языки проекта | 32 |
| Функции WinCC (TIA Portal) | |
| Библиотеки | Да |
| Сценарии Visual Basic | |
| Отладка в программе моделирования | Нет |
| Программа планирования задач | Да |
| Вспомогательная система | Да |
| Число символов в информационном тексте | 70 |
| Число подсказок ToolTips | 0 |
| Система оповещения | |
| Число классов сообщений | 32 |
| Число сообщений | 4 000 |
| Битовые сообщения | Да |
| — Число битовых сообщений | 4 000 |
| Аналоговые сообщения | Да |
| — Число аналоговых сообщений | 4 000 |
| Сообщения ЦП | Да |
| Системные сообщения HMI | Да |
| Системные сообщения ПЛК | Да |
| Другие системные сообщения (SIMATIC S7, Sinumerik, Simotion и т. д.) | Да |
| Строк | 1 |
| Число символов в сообщении | 80 |
| Число значений технологических параметров на одно сообщение | 8 |
| Группы квитирования | Да |
| Индикатор сообщений | Да |
| звуковой сигнал обратной связи | Нет |
| Первое/последнее значение | Да |
| Управление рецептами | |
| Число рецептур | 500 |
| Наборов данных на рецептуру | 1 000 |
| Элементов на один набор данных | 1 000 |
| Память рецептур | Встроенная флэш-память 128 Кбайт, расширяемая |
| Переменные | |
| Число переменных на устройство | 4 096; Проектирование с помощью ПО не ниже WinCC flexible 2008 |
| Число переменных на одно изображение | 400 |
| Число переменных | 2 000 |
| Начальные значения | 2 048 |
| Тип – дата и время | 2 048 |
| Предельные значения | Да |
| Мультиплексы | Да |
| Структуры | Да |
| Изображения | |
| Число проектируемых изображений | 500 |
| Шаблоны | Да |
| Проектируемый начальный экран | Да |
| Выбор изображений посредством ПЛК | Да |
| Передача номеров изображений посредством ПЛК | Да |
| Графические объекты | |
| Текстовые объекты | 30000 текстовых элементов |
| Полей ввода-вывода на изображение | 400 |
| Число полей даты/времени | 400 |
| Указатель изображений | Нет |
| Возврат | Да |
| Графические объекты | Растровые изображения, иконки, векторная графика |
| — Иконки | 2 000 |
| — Иконка (на весь экран) | 0 |
| Комплексные графические объекты | |
| Состояние/управление | при SIMATIC S7 |
| Динамические объекты | Диаграммы, строки, ползунки, аналоговый индикатор, невидимые кнопки |
| — Число объектов на проект | 2 000 |
| — Число графиков на одно изображение | 20 |
| Методы | Тренд/профиль |
| Строка | |
| — Число строк на изображение | 20 |
| Ползунок | |
| — Число ползунков на одно изображение | 20 |
| Индикаторы | |
| — Число аналоговых индикаторов на изображение | 20 |
| Линии предельных значений | Да |
| Число буквенно-цифровых полей | 300 |
| — буквенно-цифровые поля на изображение | 400 |
| Число цифровых полей | 2 048 |
| — цифровые поля на изображение | 400 |
| Число полей ввода пароля | 2 048 |
| Число видимых переключателей на проект | 400 |
| — видимые переключатели на изображение | 400 |
| — невидимые переключатели на изображение | 400 |
| Число переключателей состояния на проект | 400 |
| — Число переключателей состояния на изображение | 400 |
| Число многопозиционных переключателей на проект | 400 |
| — Многопозиционный переключателей на изображение | 400 |
| Число декадных переключателей на проект | 0 |
| — Декадных переключателей на изображение | 0 |
| Число сигнальных ламп на проект | 400 |
| — Сигнальных ламп на изображения | 400 |
| Атрибуты для динамических объектов | |
| Изменение цвета | Да |
| Перемещение X/Y | Да |
| Затемнение | Да |
| Угол поворота | Нет |
| Списки | |
| Число текстовых списков на проект | 500 |
| Число текстовых списков на изображение | 400 |
| Число элементов в текстовом списке | 256 |
| Число графических списков на проект | 500 |
| Число графических списков на изображение | 400 |
| Число элементов в графическом списке | 256 |
| Архивирование | |
| Число архивов на устройство | 50 |
| Число точек измерения | 50 |
| Число элементов в архиве | 50 000 |
| Архив сообщений | Да |
| Архив значений технологических параметров | Да |
| Способы архивирования | Да |
| — Последовательный архив | Да |
| — Круговой архив | Да |
| Место сохранения | Да |
| — Карта CF-Card | Да |
| — USB-накопитель | Нет |
| — Ethernet | Да |
| Формат хранения данных | Да |
| — CSV | Да |
| — TXT | Нет |
| внешняя обработка | Да |
| Размер архива | Да |
| Онлайн-обработка | Да |
| — по кривым | Да |
| Фильтры | |
| цикличный | Да |
| Допуск | Да |
| Изменение | Да |
| Безопасность | |
| Число групп пользователей | 50 |
| Число полномочий пользователей | 32 |
| Экспорт/импорт паролей | Да |
| Поддержка носителей данных | |
| Карта PC-Card | Нет |
| Карта CF-Card | Да |
| Жесткий диск | Да; только жесткие диски USB с внешним источником питания |
| Протоколирование через принтер | |
| Протоколирование/печать | Сообщения, отчет (протокол смены), цветная печать, печатная копия |
| Передача данных (загрузка с носителя/на носитель) | |
| Передача данных проектирования | MPI/PROFIBUS DP, последовательная связь, USB, Ethernet, через внешний носитель данных, автоматическое определение передачи данных |
| Интерфейс с технологическим оборудованием | |
| Соединение для управления | Информацию о S5, S7-200, S7- 300/400, TI 505, Win AC, PC (TCP/IP), SINUMERIK, SIMOTION, Allen Bradley (DF1), Allen Bradley (DF485), Mitsubishi (FX), OMRON (LINK/Multilink), Modicon (Modbus), других внешних драйверах "Системные соединения" |
| S7-1200 | Да |
| S7-1500 | Да |
| S7-200 | Да |
| — PPI (двухточечное соединение) | Да |
| — Сеть PPI | Да |
| — MPI | Да |
| — PROFIBUS DP | Да |
| S7-300/400 | Да |
| — MPI | Да |
| — PROFIBUS DP | Да |
| — PROFINET | Да |
| S5 | Да |
| — последовательный | Нет |
| — PROFIBUS DP | Да |
| TI 505 | Да |
| Allen Bradley (DF1) | Да |
| Allen Bradley (DF485) | Да |
| Mitsubishi (FX) | Да |
| Mitsubishi (MP4) | Да |
| Telemecanique (ADJUST) | Нет |
| Telemecanique (Uni-Telway) | Да |
| OMRON (Host Link) | Да |
| Modicon (Modbus RTU) | Да |
| GE-Fanuc (SNP) | Да |
| Функции | |
| Повтор нажатия клавиши | Нет |
| Порядок табуляции | Да |
| Вычислительная функция | Да |
| Анимация | Да |
| Редактор дерева меню | Нет |
| Переключение единиц измерения | Нет |
| Специальные инструменты/средства проектирования | |
| Очистка экрана | Да |
| Сенсорная калибровка | Да |
| Резервирование/восстановление вручную | Да |
| Моделирование | Да |
| Переключение устройств | Да |
| Функция передачи данных Delta-Transfer | Да |
| Функция контроля аккумуляторной батареи и ОЗ | Да |
| Trace (архив операций) | Нет |
| Возможность расширения/открытость | |
| Программа Open Platform | Да |
| Периферийные устройства/опции | |
| Периферийные устройства | Принтер, карт-ридер, устройство для считывания штриховых кодов |
| SIMATIC HMI карта памяти MM: Мультимедийная карта | Да |
| SIMATIC HMI карта памяти SD: Карта памяти Secure Digital | Да |
| USB-накопитель | Да |
| Возможность загрузки дополнительных программных компонентов | Да |

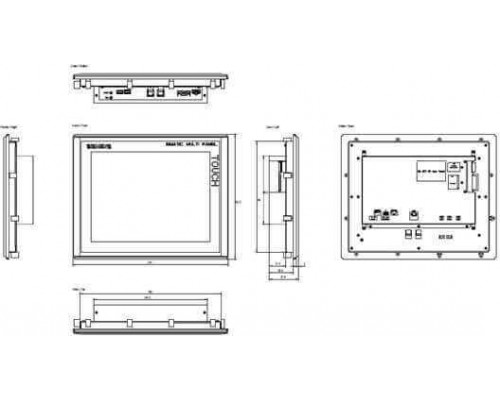

| Размеры | |
| Ширина лицевой панели корпуса | 400 mm |
| Высота лицевой панели корпуса | 310 mm |
| Монтажная глубина | 75 mm |
| Массы | |
| Масса (без упаковки) | 6,2 kg |
- Вид продуктовSIMATIC MP 377 INOX
- Вес Нетто (Кг)7.92 кг
- Группа продукта4282
- Единицы измеренияшт.
- Заказные данные6AV6644-0CB01-2AX0, 6AV66440CB012AX0, 6AV6644-OCBO1-2AXO, 6AV6644OCBO12AXO
- Количество в упаковке1
- Минимальная партия1
- Наличие на складеПод заказ
- Раздел каталогаST9.80
- Страна происхожденияГермания
- Товарный код85371098
- Ценовая группа2CP
Заказные номера которые могут заинтересовать
Продукция Siemens, которая Вас может заинтересовать
