6ED1055-1MM00-0BA2 Логический модуль LOGO!

Расширение системы ввода-вывода.

Количество каналов ввода-вывода, обслуживаемых одним логическим модулем, может быть увеличено за счет использования дополнительных модулей расширения, а также ведомых логических модулей. Модули расширения подключаются к логическому модулю через его внутреннюю шину. Ведомые логические модули могут быть подключены к ведущему модулю через сеть Ethernet. С помощью модулей расширения количество каналов одного логического модуля может быть увеличено до 24 дискретных входов, 20 дискретных выходов, 8 аналоговых входов и 8 аналоговых выходов. С помощью ведомых логических модулей эта система может быть дополнена 64 сетевыми дискретными входами, 64 сетевыми дискретными выходами, 32 сетевыми аналоговыми входами и 16 сетевыми аналоговыми выходами. К внутренней шине логических модулей LOGO! 0BA8 могут подключаться только модули расширения 6ED1055-xxxx-0BA2. Модули расширения более ранних поколений для этой цели использоваться не могут.

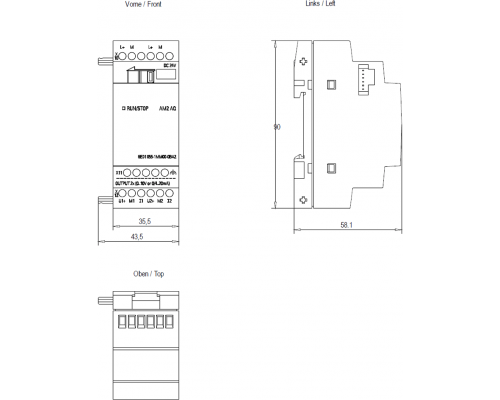

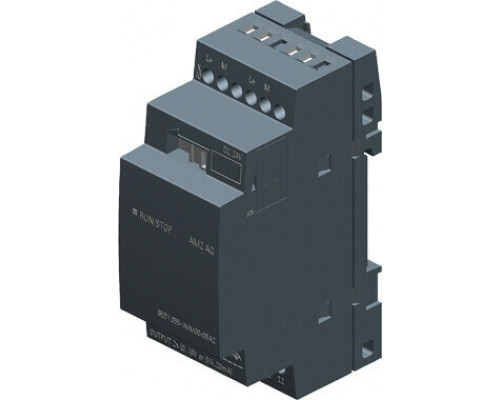

Модули расширения LOGO! AM2, AM2 RTD и AM2 AQ. Модули этой группы предназначены для увеличения количества каналов ввода и вывода аналоговых сигналов логического модуля. Каждый модуль оснащен двумя каналами: 1) ввода аналоговых сигналов 0…10 В, 0…20 мА и 4…20 мА в модуле AM2; 2) измерения температуры с помощью термометров сопротивления Pt100/ Pt1000 в модуле AM2 RTD; 3) вывода аналоговых сигналов 0…10 В, 0…20 мА и 4…20 мА в модуле AM2 AQ. В линейке расширения они могут подключаться к внутренней шине любого предшествующего модуля. При этом аналоговые модули рекомендуется устанавливать после дискретных модулей.

Области применения 6ED1055-1MM00-0BA2

• Управление технологическим оборудованием (насосами, вентиляторами, компрессорами, прессами)
• Системы отопления и вентиляции
• Управление наружным и внутренним освещением, освещением витрин
• Управление коммутационной аппаратурой (АВР, АПВ и т.д.)
• Конвейерные системы
• Системы управления дорожным движением
• Управление подъемниками и т.д

Все модули LOGO! имеют встроенные входы, которые могут использоваться для ввода дискретных сигналов. Напряжение питания входных цепей соответствует напряжению питания модуля.

В моделях номинала питания 12/24В DC 4 из 8 входов имеют универсальное назначение, они могут использоваться для ввода дискретных сигналов или аналоговых сигналов 0…10В. Остальные 4 входа могут использоваться для регистрации быстрых импульсов до 5 кГц.

Различные модели модулей LOGO! имеют транзисторные или релейные выходы. Транзисторные выходы способны коммутировать токи до 0,3А в цепях напряжением =24В и оснащены электронной защитой от короткого замыкания. Релейные выходы способны коммутировать токи до 10А (активная нагрузка) или до 3А (индуктивная нагрузка) в цепях напряжением =12/24В, ~24В или ~/= 115/240В.

Логические модули LOGO! Basic

Встроенный дисплей и клавиатура, до 200 функций на программу, монтаж на 35 мм профильную шину DIN, интерфейс подключения модулей расширения:

Описание/Заказной номер

Логические модули LOGO! Pure

Без дисплея и клавиатуры, до 200 функций на программу, монтаж на 35 мм профильную шину DIN, интерфейс подключения модулей расширения:

Описание/Заказной номер

Логические модули LOGO!, SIPLUS LOGO!, LOGO! Power, SITOP PSA 6ED1055-1MM00-0BA2

Логические модули фирмы SIEMENS 6ED1055-1MM00-0BA2 – это программируемые универсальные модули для простых приборов с автоматическим контролем.

Особенностями логического модуля 6ED1055-1MM00-0BA2 СИМЕНС могут считаться:

• Интерфейс Ethernet (интегрирован);
• Встроенный экран;
• Свободное программирование устройства;
• Многофункциональность применения;
• Встроенная схема входов и выходов;
• Многофункциональность устройства.

Низкая стоимость, компактный размер, простота программирования, монтажа и эксплуатации обеспечивают получение при помощи логических модулей SIEMENS большое количество решений для различных задач как на промышленном производстве, так и в автоматизации зданий на приемлемом ценовом уровне.

Модули SIEMENS дополняться нужным набором элементов расширения или могут работать автономно.
