- Код товара13820-01
- ПроизводительSiemens
- Артикул6NH7803-4BA00-0AA0
По запросу
По запросу
- Вид продуктовTIM 4R-IE DNP3
- Все характеристики

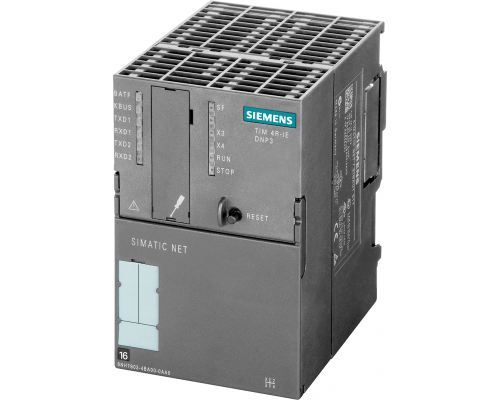

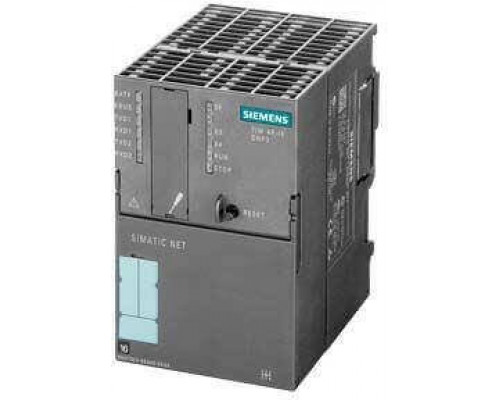

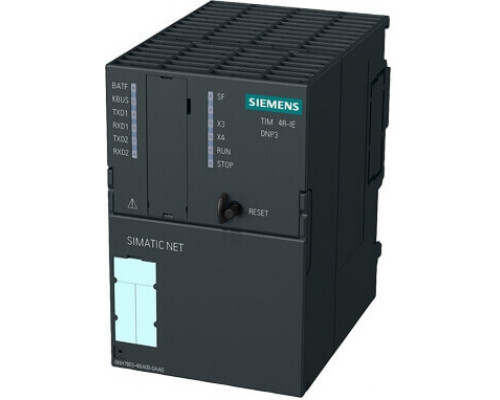

коммуникационный модуль tim 4r-ie dnp3 для Simatic S7-300, s7-400, c7, pc с 2 rs232/RS485 интрфейсами
Siemens 6NH7803-4BA00-0AA0 технические характеристики:
| Наименование типа продукта | TIM 4R-IE DNP3 |
| TIM 4R-IE DNP3 COMMUNICATIONS MODULE FOR SIMATIC S7-300, S7-400, PC; WITH TWO RS232/RS485- INTERFACE FOR DNP3- COMMUNICATION VIA CLASSIC WAN NETWORKS AND TWO RJ45-INTERFACES FOR DNP3-COMMUNICATION VIA IP-BASED NETWORK (WAN OR LAN) | |
| Скорость передачи | |
| Скорость передачи | |
| при Industrial Ethernet | 10 ... 100 Mbit/s |
| согласно RS 232 | 9600 ... 115200 bit/s |
| Интерфейсы | |
| Количество интерфейсов / согласно Industrial Ethernet | 2 |
| Количество электрических подключений | |
| для внешней аппаратуры передачи данных / согласно RS 232 | 2 |
| для напряжения питания | 1 |
| исполнение сменного носителя данных / C-PLUG | да |
| Напряжение питания, потребление тока, эффективная мощность потерь | |
| Вид напряжения / напряжения питания | пост. ток |
| Напряжение питания | 24 V |
| Напряжение питания | 20,4 ... 28,8 V |
| Напряжение питания / внешнее / при постоянном токе / номинальное значение | 24 V |
| Напряжение питания / внешнее / при постоянном токе / расчетное значение | 20,4 ... 28,8 V |
| Потребляемый ток | |
| из кросс-платы / при постоянном токе / при 24 В / максимальное | 0,2 A |
| из внешнего напряжения питания / при постоянном токе / при 24 В / максимальное | 0,17 A |
| Мощность потерь [Вт] | 4,6 W |
| Расширение продукта / дополнительно / буферная батарея | да |
| буферный ток | |
| типовое | 100 µA |
| максимальное | 160 µA |
| Допустимые окружающие условия | |
| Температура окружающей среды | |
| во время эксплуатации | 0 ... 60 °C |
| во время хранения | -40 ... +70 °C |
| во время транспортировки | -40 ... +70 °C |
| Относительная влажность воздуха / при 25 °C / без конденсации / во время эксплуатации / максимальное | 95 % |
| Степень защиты IP | IP20 |

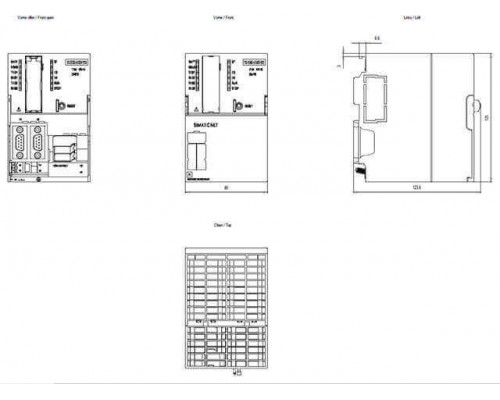

| Конструктивная форма, размеры и вес | |
| Ширина | 80 mm |
| Высота | 125 mm |
| Глубина | 120 mm |
| вес-нетто | 0,4 kg |
| Свойства, функции, компонентыизделия / общее | |
| Длина проводки | |
| при интерфейсе RS 232 / максимальное | 6 m |
| при интерфейсе RS 485 / максимальное | 30 m |
| Данные по производительности / коммуникация S7 | |
| Количество возможных соединений / для S7-связи | |
| максимальное | 5 |
| при PG-соединениях / максимальное | 2 |
| при OP-соединениях / максимальное | 1 |
| сервис | |
| PG-/OP-связь | да |
| Данные по производительности / Telecontrol | |
| Пригодность к использованию | |
| узловая станция | да |
| Подстанция | да |
| центральная станция | да |
| Протокол / осуществляется поддержка | |
| TCP/IP | да |
| DNP3 | да |
| протокол SINAUT ST1 | нет |
| протокол SINAUT ST7 | нет |
| Modbus RTU | да |
| Функция продукта / буферизация данных при обрыве соединения | да |
| количество DNP3-Master | |
| при Ethernet / максимальное | 8 |
| при интерфейсе RS 232 / максимальное | 1 |
| Количество подчиненных устройств Modbus RTU / максимальное | 1 |
| Функции изделия / время | |
| Компонент продукта / аппаратные часы реального времени | да |
| Характеристики продукта / аппаратные часы реального времени буферизованные | да |
| Точность хода / аппаратных часов реального времени / за день / максимальное | 4 s |
| Синхронизация по времени | |
| NTP-сервер | да |
- Вид продуктовTIM 4R-IE DNP3
- PLM-Дата вступления в силуПродукт снимается с производства с: 01.10.2023
- Вес Нетто (Кг)0.472 кг
- Группа продукта2461
- Единицы измеренияшт.
- Жизненный Цикл Продукта (PLM)PM400: Анонс о снятии с производства.
- Заказные данные6NH7803-4BA00-0AA0, 6NH78034BA000AA0, 6NH78O3-4BAOO-OAAO, 6NH78O34BAOOOAAO
- Количество в упаковке1
- Минимальная партия1
- Наличие на складеПод заказ
- Раздел каталогаIK
- Страна происхожденияГермания
- Товарный код85176200
- Ценовая группа5T1
