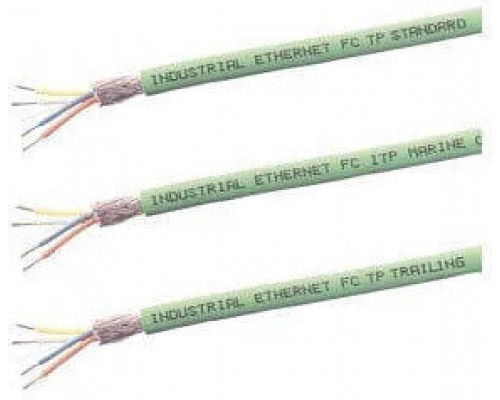

Name: Siemens 6XV1840-4AH10 Стандартный кабель IE TP Корд
Brand: Siemens
SKU: 6XV1840-4AH10
Price: 1535 RUB
Availability: InStock

Siemens 6XV1840-4AH10 Стандартный кабель IE TP Корд

Код товара
11089-01
Производитель
Siemens
Артикул
6XV1840-4AH10

По запросу

1 535 р.

6XV1840-4AH10 Datasheet ENG

6XV1840-4AH10 Документация РУС

Вид продуктов
IE FC TP кабель 2 х 2
Все характеристики

Описание
Характеристики

Simatic net, fc морской ie tp кабель для быстрого монтажа (fc), для подкл. к fc соединителю RJ45, 4-жильный, экранированный, категория 5 поставка по метражу отрезками длиной 20 ... 1000 m

Siemens 6XV1840-4AH10 технические характеристики:

наименование типа изделия	IE FC, TP, кабель для судов 2 x 2 (тип B)
описание изделия	Безгалогенный шинопровод согласно IEC 60754-1/2 (4-жильный), продажа по метрам, не в сборе

пригодность к использованию	Для использования на судах и в морских сооружениях
маркировка кабеля	L-9YH (ST) CH 2 x 2 x 0,34/1,5-100 GN VZN FRNC SF/UTP
электрические характеристики
удельный коэффициент затухания
при 10 МГц / макс.	0,06 dB/m
при 100 МГц / макс.	0,22 dB/m
волновое сопротивление
при 1 МГц ... 100 МГц	100
относительный симметричный допуск
волнового сопротивления при 1 МГц … 100 МГц	15 %
удельное переходное затухание на ближнем конце
при 1 МГц ... 100 МГц	0,5 dB/m
удельное полное сопротивление передачи / при 10 МГц	10 m/m
удельное сопротивление петли / макс.	120 m/m
рабочее напряжение
действующее значение	80 V
показатель NVP, в процентах	66 %
механические характеристики
число электрических жил	4
исполнение экрана		Соединенная внахлест кашированная алюминиевая фольга, обернутая экранирующей оплеткой из медной проволоки с оловянным покрытием
исполнение разъема питания / FastConnect	да
диаметр жилы
жилы AWG22	0,75 mm
наружный диаметр
внутреннего провода	0,75 mm
изоляции жил	1,5 mm
внутренней оболочки кабеля	3,9 mm
оболочки кабеля	6,5 mm
симметричный допуск на наружный диаметр / оболочки кабеля	0,2 mm
материал
изоляции жил	PP
внутренней оболочки кабеля	FRNC
оболочки кабеля	FRNC
цвет
изоляции проводов для передачи данных	Белый/желтый/синий/оранжевый
оболочки кабеля	зеленый
радиус изгиба
при однократном изгибании / мин. допустимый	39 mm
при многократном изгибании / мин. допустимый	97,5 mm
растягивающая нагрузка / макс.	150 N
удельная масса	68 kg/km
окружающие условия
окружающая температура
при эксплуатации	-25 ... +70 °C
при хранении	-40 ... +85 °C
при транспортировке	-40 ... +85 °C
при монтаже	0 ... 50 °C
примечание	Электрические характеристики замерены при температуре 20 °C, испытания проводились согласно DIN VDE 0472
окруж. условия / для рабочего режима	Диапазон температур при фиксированной прокладке от -40 °C до 85 °C
класс огнестойкости / согласно EN 13501-6	Eca
химическая стойкость
против минеральных масел	Условно износостойкий, IEC 60811-2-1 (4 ч/70 °C)
против жира	Условно износостойкий
против воды	Условно износостойкий
радиологическая стойкость / против УФ-излучения	С устойчивостью к воздействиям
характеристики, функции, компоненты изделия / общий
характеристика изделия
безгалогенный	да
бессиликоновый	да
длина кабеля / при сети Industrial Ethernet
при 100BaseTX	85 m
нормы, спецификации, допуски
протокол UL-/ETL / ном. напряжение 300 В	да ; cULus/CMG/PLTC/Sun Res
стиль UL -/ETL / ном. напряжение 600 В	нет
сертификат соответствия
допуск EAC	да
маркировка CE	да
соответствие RoHS	да
стандарт структурированной кабельной разводки	Cat5e
общество классификации судов
American Bureau of Shipping Europe Ltd. (ABS)	да
Bureau Veritas (BV)	да
Det Norske Veritas (DNV)	да
Германский Ллойд (GL)	да
Регистр судоходства Ллойда (LRS)	да
Nippon Kaiji Kyokai (NK)	нет
Polski Rejestr Statkow (PRS)	нет
