Name: Siemens 6XV1860-2P Оптический кабель IE FO Cord
Brand: Siemens
SKU: 6XV1860-2P
Price: 1050 RUB
Availability: InStock

Siemens 6XV1860-2P Оптический кабель IE FO Cord

Код товара
12464-01
Производитель
Siemens
Артикул
6XV1860-2P

По запросу

1 050 р.

6XV1860-2P Datasheet ENG

6XV1860-2P Документация РУС

Вид продуктов
Сетевые кабели ECOFAST
Все характеристики

Описание
Характеристики

Simatic net, profibus ecofast гибридный кабель gp, трейлинговый кабель с 4 x cu (1.5 кв.мм) and 2xcu (0.64 mm) экранированный, продаётся В метрах, максимальная длина 1000 m, миним. заказная длина: 20 m

Siemens 6XV1860-2P технические характеристики:

наименование типа изделия	PROFIBUS ECOFAST, гибридный кабель GP
описание изделия	Гибридный провод ECOFAST (жилы для передачи данных и электропитания), продажа по метрам, не в сборе

пригодность к использованию	Гибридный кабель для соединения абонентов ECOFAST, UL-сертификат
маркировка кабеля	02Y (ST)C 1 x 2 x 0,65/2,56-150 LI LIY-Z Y 4 x 1 x 1,5 VI
электрические характеристики
удельный коэффициент затухания
при 9,6 кГц / макс.	0,004 dB/m
при 38,4 кГц / макс.	0,004 dB/m
при 4 МГц / макс.	0,025 dB/m
при 16 МГц / макс.	0,049 dB/m
волновое сопротивление
ном. значение	150
при 9,6 кГц	270
при 38,4 кГц	185
при 3 МГц ... 20 МГц	150
относительный симметричный допуск
волнового сопротивления при 9,6 кГц	10 %
волнового сопротивления при 38,4 кГц	10 %
волнового сопротивления при 3 МГц … 20 МГц	10 %
удельное сопротивление петли / макс.	138 /km
удельное сопротивление экрана / макс.	15 /km
коэффициент сопротивления изоляции	20 G·m
рабочее напряжение / макс.	80 V
удельная емкость / при 1 кГц	30 pF/m
рабочее напряжение / действующее значение	600 V
сечение провода / питающего провода	1,5 mm
ток длительной нагрузки / питающих проводов	12 A
механические характеристики

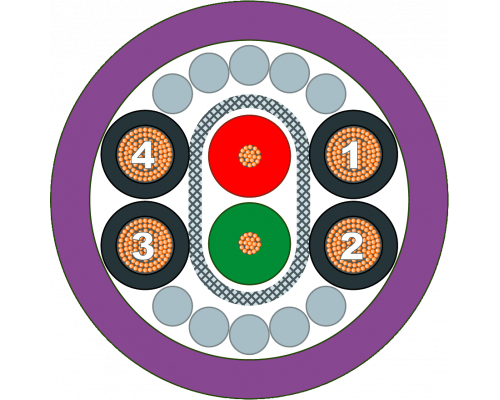

исполнение экрана	Соединенная внахлест кашированная алюминиевая фольга, обернутая экранирующей оплеткой из медной проволоки с оловянным покрытием
число электрических жил	6
исполнение разъема питания / FastConnect	нет
наружный диаметр
внутреннего провода	0,67 mm
изоляции жил	2,56 mm
оболочки кабеля	11 mm
симметричный допуск на наружный диаметр / оболочки кабеля	0,3 mm
материал
изоляции жил	Полиэтилен (PE)
оболочки кабеля	ПВХ
цвет
изоляции проводов для передачи данных	Красный/зеленый
изоляции питающих проводов	Черный
оболочки кабеля	фиолетовый
радиус изгиба
при многократном изгибании / мин. допустимый	110 mm
число циклов изгиба	1000000; Можно использовать для тяговой цепи с 1 миллионом циклов изгиба при радиусе изгиба 166 мм (15 x D) и при ускорении 4,0 м/сек
растягивающая нагрузка / макс.	300 N
удельная масса	154 kg/km
окружающие условия
окружающая температура
при эксплуатации	-30 ... +80 °C
при хранении	-30 ... +80 °C
при транспортировке	-30 ... +80 °C
при монтаже	-30 ... +80 °C
примечание	Электрические характеристики замерены при температуре 20 °C, испытания проводились согласно DIN 47250, часть 4, или DIN VDE 0472
пожарные характеристики	Невоспламеняющийся согласно IEC 60332-3-24 (категория C)
класс огнестойкости / согласно EN 13501-6	Eca
химическая стойкость
против минеральных масел	Условно износостойкий
против жира	Условно износостойкий
радиологическая стойкость / против УФ-излучения	С устойчивостью к воздействиям
характеристики, функции, компоненты изделия / общий
характеристика изделия
безгалогенный	да
бессиликоновый	да
нормы, спецификации, допуски
протокол UL-/ETL / ном. напряжение 300 В	нет
стиль UL -/ETL / ном. напряжение 600 В	да ; CM / CL3 / SunRes / OilRes
сертификат соответствия
допуск EAC	да
соответствие RoHS	да
