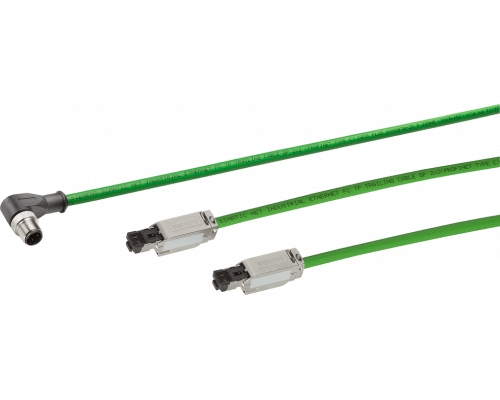

Name: Siemens 6XV1871-5BH10 Стандартный кабель IE TP Корд
Brand: Siemens
SKU: 6XV1871-5BH10
Price: 5702 RUB
Availability: InStock

Siemens 6XV1871-5BH10 Стандартный кабель IE TP Корд

Код товара
11204-01
Производитель
Siemens
Артикул
6XV1871-5BH10

По запросу

5 702 р.

6XV1871-5BH10 Datasheet ENG

6XV1871-5BH10 Документация РУС

Вид продуктов
Обзор заказных данных
Все характеристики

Описание
Характеристики

Патч-корд e fc RJ45 plug-180/ie fc RJ45 plug-180, длина 1 м.

Siemens 6XV1871-5BH10 технические характеристики:

наименование типа изделия	Соединительный кабель IE, IE FC, RJ45-180/IE FC, RJ45-180
описание изделия	Гибкий вставной провод (4-жильный), рекомендуемая длина, в сборе с двумя штекерами IE FC, RJ45 2 x 2

пригодность к использованию	Для соединения абонентов Industrial Ethernet с интерфейсом RJ45 (10/100 Мбит/с)
длина кабеля	1 m
электрические характеристики
удельный коэффициент затухания
при 10 МГц / макс.	0,06 dB/m
при 100 МГц / макс.	0,2 dB/m
волновое сопротивление
при 1 МГц ... 100 МГц	100
относительный симметричный допуск
волнового сопротивления при 1 МГц … 100 МГц	5 %
удельное переходное затухание на ближнем конце
при 1 МГц ... 100 МГц	0,5 dB/m
удельное полное сопротивление передачи / при 10 МГц	20 m/m
удельное сопротивление петли / макс.	120 m/m
рабочее напряжение
действующее значение	80 V
показатель NVP, в процентах	66 %
механические характеристики
число электрических жил	4
исполнение экрана		Соединенная внахлест кашированная алюминиевая фольга, обернутая экранирующей оплеткой из медной проволоки с оловянным покрытием
диаметр жилы
жилы AWG22	0,75 mm
наружный диаметр
внутреннего провода	0,75 mm
изоляции жил	1,5 mm
внутренней оболочки кабеля	3,9 mm
оболочки кабеля	6,5 mm
симметричный допуск на наружный диаметр / оболочки кабеля	0,2 mm
материал
изоляции жил	Полиэтилен (PE)
внутренней оболочки кабеля	PVC
оболочки кабеля	ПВХ
цвет
изоляции проводов для передачи данных	Белый/желтый/синий/оранжевый
оболочки кабеля	зеленый
радиус изгиба
при однократном изгибании / мин. допустимый	32,5 mm
при многократном изгибании / мин. допустимый	58,5 mm
при постоянном изгибании	100 mm
число циклов изгиба	3000000; Можно использовать для тяговой цепи с 3 миллионами циклов изгиба при радиусе изгиба 100 мм, скорости 4 м/с и ускорении 4 м/с
растягивающая нагрузка / макс.	150 N
удельная масса	68 kg/km
окружающие условия
окружающая температура
при эксплуатации	-25 ... +75 °C
при хранении	-25 ... +75 °C
при транспортировке	-25 ... +75 °C
при монтаже	-10 ... +60 °C
примечание	Электрические характеристики замерены при температуре 20 °C, испытания проводились согласно DIN VDE 0472
химическая стойкость
против минеральных масел	Условно износостойкий
против жира	Условно износостойкий
против воды	Условно износостойкий
радиологическая стойкость / против УФ-излучения	С устойчивостью к воздействиям
характеристики, функции, компоненты изделия / общий
характеристика изделия
безгалогенный	нет
бессиликоновый	да
нормы, спецификации, допуски
протокол UL-/ETL / ном. напряжение 300 В	да ; c(UL)us, CMG/PLTC/Sun Res/OIL RES
стиль UL -/ETL / ном. напряжение 600 В	да
сертификат соответствия
допуск EAC	да
маркировка CE	да
соответствие RoHS	да
общество классификации судов
American Bureau of Shipping Europe Ltd. (ABS)	нет
Bureau Veritas (BV)	нет
Det Norske Veritas (DNV)	нет
Германский Ллойд (GL)	нет
Регистр судоходства Ллойда (LRS)	нет
Nippon Kaiji Kyokai (NK)	нет
Polski Rejestr Statkow (PRS)	нет
