Name: Siemens 6XV1840-3AH10 Стандартный кабель IE TP Корд
Brand: Siemens
SKU: 6XV1840-3AH10
Price: 1008 RUB
Availability: OutOfStock

Siemens 6XV1840-3AH10 Стандартный кабель IE TP Корд

Код товара
11085-01
Производитель
Siemens
Артикул
6XV1840-3AH10

По запросу

1 008 р.

6XV1840-3AH10 Datasheet ENG

6XV1840-3AH10 Документация РУС

Вид продуктов
IE FC TP кабель 2 х 2
Все характеристики

Описание
Характеристики

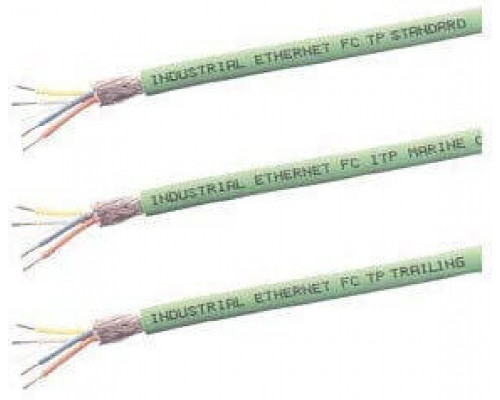

Simatic net, fc трейлинговый ie tp кабель для быстрого монтажа (fc), для подкл. к fc соединителю RJ45, 4-жильный, экранированный, категория 5, до 5 млн. циклов изгиба, поставка по метражу отрезками длиной 20 ... 1000 m

Siemens 6XV1840-3AH10 технические характеристики:

наименование типа изделия	IE FC, TP, передвижной кабель 2 x 2 (тип C)
описание изделия	Шинопровод повышенной гибкости (4-жильный), продажа по метрам, не в сборе

пригодность к использованию	Постоянное управляемое движение в тяговой цепи
маркировка кабеля	2YH (ST) C11Y 2x2x0,75/1,5-100 LI GN VZN FRNC SF/UTP
электрические характеристики
удельный коэффициент затухания
при 10 МГц / макс.	0,06 dB/m
при 100 МГц / макс.	0,22 dB/m
волновое сопротивление
при 1 МГц ... 100 МГц	100
относительный симметричный допуск
волнового сопротивления при 1 МГц … 100 МГц	15 %
удельное переходное затухание на ближнем конце
при 1 МГц ... 100 МГц	0,5 dB/m
удельное полное сопротивление передачи / при 10 МГц	10 m/m
удельное сопротивление петли / макс.	120 m/m
рабочее напряжение
действующее значение	80 V
показатель NVP, в процентах	66 %
механические характеристики
число электрических жил	4

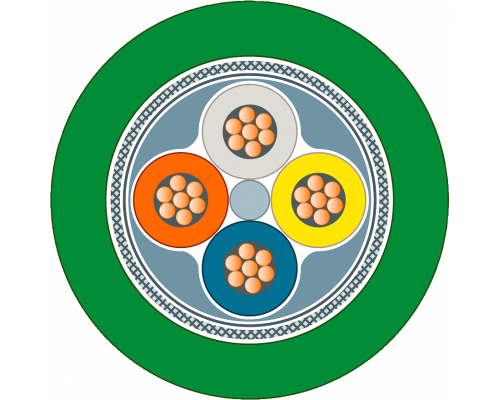

исполнение экрана	Соединенная внахлест кашированная алюминиевая фольга, обернутая экранирующей оплеткой из медной проволоки с оловянным покрытием
исполнение разъема питания / FastConnect	да
диаметр жилы
жилы AWG22	0,75 mm
наружный диаметр
внутреннего провода	0,75 mm
изоляции жил	1,5 mm
внутренней оболочки кабеля	3,9 mm
оболочки кабеля	6,5 mm
симметричный допуск на наружный диаметр / оболочки кабеля	0,2 mm
материал
изоляции жил	Полиэтилен (PE)
внутренней оболочки кабеля	FRNC
оболочки кабеля	ПУР (ТПП-У)
цвет
изоляции проводов для передачи данных	Белый/желтый/синий/оранжевый
оболочки кабеля	зеленый
радиус изгиба
при однократном изгибании / мин. допустимый	19,5 mm
при многократном изгибании / мин. допустимый	49 mm
при постоянном изгибании	100 mm
число циклов изгиба	4000000; Можно использовать для тяговой цепи с 4 миллионами циклов изгиба при радиусе изгиба 100 мм, скорости 4 м/с и ускорении 4 м/с
растягивающая нагрузка / макс.	150 N
удельная масса	63 kg/km
окружающие условия
окружающая температура
при эксплуатации	-40 ... +75 °C
при хранении	-50 ... +75 °C
при транспортировке	-50 ... +75 °C
при монтаже	-20 ... +60 °C
примечание	Электрические характеристики замерены при температуре 20 °C, испытания проводились согласно DIN VDE 0472
класс огнестойкости / согласно EN 13501-6	Eca
химическая стойкость
против минеральных масел	Маслостойкий согласно IEC 60811-2-1 (7 x 24 ч/90 °C)
против жира	С устойчивостью к воздействиям
против воды	С устойчивостью к воздействиям
радиологическая стойкость / против УФ-излучения	С устойчивостью к воздействиям
характеристики, функции, компоненты изделия / общий
характеристика изделия
безгалогенный	да
бессиликоновый	да
длина кабеля / при сети Industrial Ethernet
при 100BaseTX	85 m
нормы, спецификации, допуски
протокол UL-/ETL / ном. напряжение 300 В	да ; cULus/CMX
стиль UL -/ETL / ном. напряжение 600 В	да ; cRU AWM I A/B 80°C 600V
сертификат соответствия
допуск EAC	да
маркировка CE	да
соответствие RoHS	да
стандарт структурированной кабельной разводки	Cat5e
общество классификации судов
American Bureau of Shipping Europe Ltd. (ABS)	нет
Bureau Veritas (BV)	нет
Det Norske Veritas (DNV)	нет
Германский Ллойд (GL)	нет
Регистр судоходства Ллойда (LRS)	нет
Nippon Kaiji Kyokai (NK)	нет
Polski Rejestr Statkow (PRS)	нет
