Name: Siemens 6XV1840-2AN50 Стандартный кабель IE TP Корд
Brand: Siemens
SKU: 6XV1840-2AN50
Price: 14788 RUB
Availability: InStock

Siemens 6XV1840-2AN50 Стандартный кабель IE TP Корд

Код товара
11084-01
Производитель
Siemens
Артикул
6XV1840-2AN50

По запросу

14 788 р.

6XV1840-2AN50 Datasheet ENG

6XV1840-2AN50 Документация РУС

Вид продуктов
IE FC TP кабель 2 х 2
Все характеристики

Описание
Характеристики

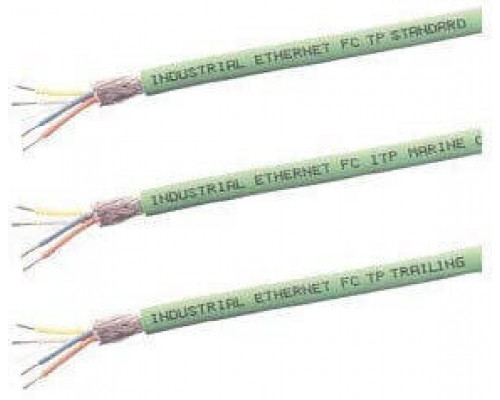

ie fc tp standard cable gp 2x2 (PROFINET type a), cat5e, bus cable 4-wire, shielded, spec. design for rapid install. to ie fc RJ45 plug 2x2, 50 m

Siemens 6XV1840-2AN50 технические характеристики:

Det Norske Veritas (DNV)

наименование типа изделия	IE FC, TP, стандартный кабель GP 2 x 2 (тип А)
описание изделия	Стандартный шинопровод (4-жильный), рекомендуемая длина, не в сборе

пригодность к использованию	Стандартный провод с жесткими жилами для быстрого монтажа
маркировка кабеля	2YY (ST) CY 2x2x0,64/1,5-100 GN SF/UTP
длина кабеля	50 m
электрические характеристики
удельный коэффициент затухания
при 10 МГц / макс.	0,052 dB/m
при 100 МГц / макс.	0,195 dB/m
волновое сопротивление
при 1 МГц ... 100 МГц	100
относительный симметричный допуск
волнового сопротивления при 1 МГц … 100 МГц	15 %
удельное переходное затухание на ближнем конце
при 1 МГц ... 100 МГц	0,5 dB/m
удельное полное сопротивление передачи / при 10 МГц	10 m/m
удельное сопротивление петли / макс.	115 m/m
рабочее напряжение
действующее значение	80 V
показатель NVP, в процентах	66 %
механические характеристики
число электрических жил	4

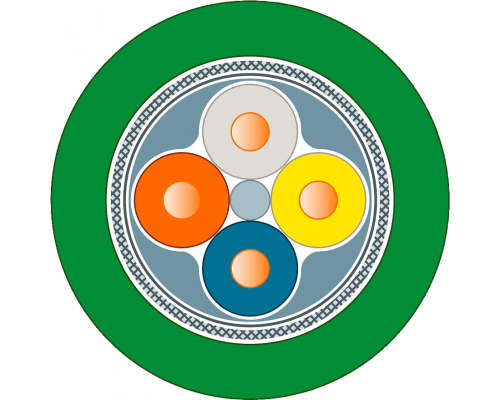

исполнение экрана	Соединенная внахлест кашированная алюминиевая фольга, обернутая экранирующей оплеткой из медной проволоки с оловянным покрытием
исполнение разъема питания / FastConnect	да
диаметр жилы
жилы AWG22	0,64 mm
наружный диаметр
внутреннего провода	0,64 mm
изоляции жил	1,5 mm
внутренней оболочки кабеля	3,9 mm
оболочки кабеля	6,5 mm
симметричный допуск на наружный диаметр / оболочки кабеля	0,2 mm
материал
изоляции жил	Полиэтилен (PE)
внутренней оболочки кабеля	PVC
оболочки кабеля	ПВХ
цвет
изоляции проводов для передачи данных	Белый/желтый/синий/оранжевый
оболочки кабеля	зеленый
радиус изгиба
при однократном изгибании / мин. допустимый	19,5 mm
при многократном изгибании / мин. допустимый	49 mm
растягивающая нагрузка / макс.	150 N
удельная масса	61 kg/km
окружающие условия
окружающая температура
при эксплуатации	-40 ... +75 °C
при хранении	-40 .. +75 °C
при транспортировке	-40 ... +75 °C
при монтаже	-40 ... +60 °C
примечание	Электрические характеристики замерены при температуре 20 °C, испытания проводились согласно DIN VDE 0472
класс огнестойкости / согласно EN 13501-6	Eca
химическая стойкость
против минеральных масел	Маслостойкий согласно IEC 60811-2-1 (4 ч/70 °C)
против жира	Условно износостойкий
против воды	Условно износостойкий
радиологическая стойкость / против УФ-излучения	С устойчивостью к воздействиям
характеристики, функции, компоненты изделия / общий
характеристика изделия
безгалогенный	нет
бессиликоновый	да
длина кабеля / при сети Industrial Ethernet
при 100BaseTX	100 m
нормы, спецификации, допуски
протокол UL-/ETL / ном. напряжение 300 В	да ; c(ETL)us / CMG / (ETL)us PLTC/ ITC / Sun Res
стиль UL -/ETL / ном. напряжение 600 В	да ; cRUus AWM 21694 AWM I A/B 60°C 600V FT2
сертификат соответствия
допуск EAC	да
маркировка CE	да
соответствие RoHS	да
стандарт структурированной кабельной разводки	Cat5e
общество классификации судов
American Bureau of Shipping Europe Ltd. (ABS)	нет
Bureau Veritas (BV)	нет
нет
Германский Ллойд (GL)	нет
Регистр судоходства Ллойда (LRS)	нет
Nippon Kaiji Kyokai (NK)	нет
Polski Rejestr Statkow (PRS)	нет
